Введение: форма планировки имеет значение
При планированиикомпактная система распыления на наземном рельсе, форма вашего производственного потока — круговая или линейная — напрямую влияет на то, сколько площади вам нужно, сколько операторов вы наймёте и насколько плавно детали движутся от голого металла до готового покрытия.
В этой статье две планировки сравниваются бок о бок, чтобы вы могли выбрать подходящую именно для вашей мастерской.
Что такое линейная линия распыления?
Линейная планировка располагает каждую станцию в один ряд: загрузка, подготовка поверхности, окрасочная камера, высыхание, печь, охлаждение и выгрузка. Детали движутся в одном направлении от начала до конца. Это классическая автомобильная схема, уменьшенная для более мелких деталей.
Линейные линии интуитивно понятны в проектировании и легко расширяются — просто добавьте длины. Но именно эта длина и есть проблема для малых мастерских.
Что такое круговая (конвейерная) линия распыления?

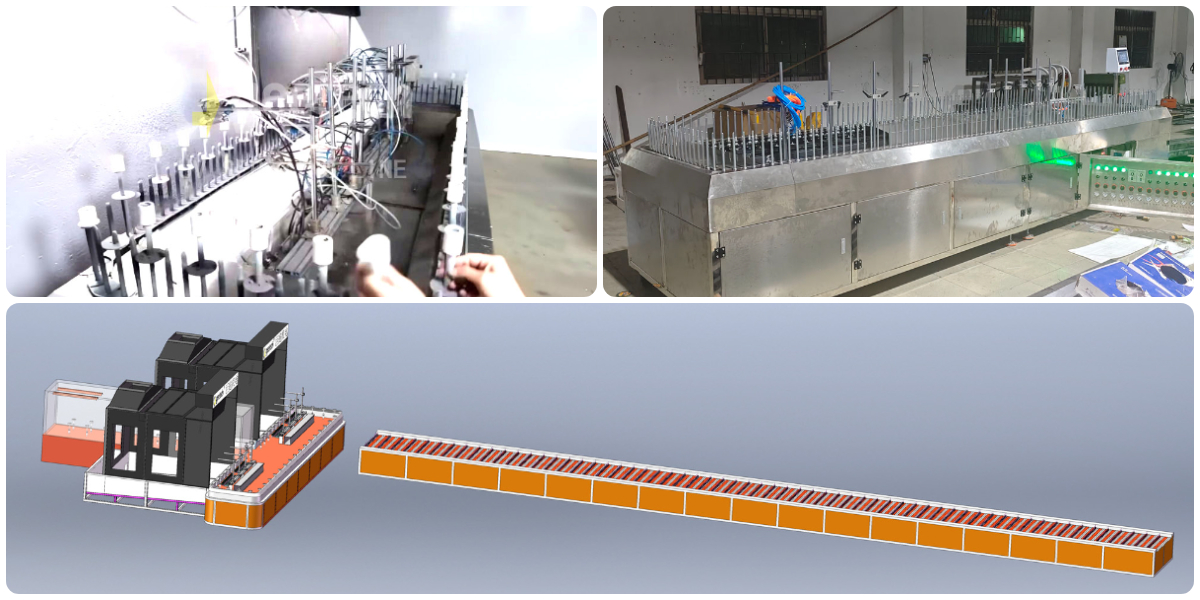

A планировка круговой линии распылениярасполагает все технологические станции в замкнутом контуре. Конвейер движется по кругу, возвращая детали тому же оператору, который их загрузил. Это создаёт компактную площадь и естественный ритм работы.
Контур может быть овальным, прямоугольным или многоугольным в зависимости от ограничений пространства. Большинство малых систем на наземном рельсе используют овал или скруглённый прямоугольник, балансируя плавное движение тележек и эффективное использование площади.
Площадь пола: решающий фактор
Линейная линия с производительностью 1 500 деталей за смену может растянуться на 25–35 метров в длину. Это требует длинного узкого пролёта и ограничивает места установки в существующем цехе.
Круговой контур той же производительности умещается на 15–20 квадратных метрах. Весь процесс — загрузка, распыление, отверждение, выгрузка — происходит в нескольких шагах от оператора. Для мастерских менее 100 квадратных метров такая экономия пространства часто решает, автоматизироваться или остаться ручной.
Operator Workflow
При линейной планировке загрузчик стоит на одном конце, разгрузчик — на другом. Либо нужны два человека, либо один ходит туда-сюда, теряя время и шаги.
При круговой планировке один оператор может стоять на станции загрузки/выгрузки и управлять обеими операциями. Положив деталь на тележку, он просто ждёт, пока контур приведёт следующую пустую тележку. Работа одного человека — существенная экономия для малого бизнеса.
Process Flexibility
Линейные линии позволяют легко выделить длинные секции под отверждение. Если нужна 10-метровая печь, линейная планировка вмещает её естественно. Круговые линии используют более компактную печную секцию, что хорошо для мелких деталей с коротким временем отверждения.
Однако круговым линиям бывает трудно справляться с очень длительными одиночными операциями. Если вашим деталям нужно 15 минут высыхания, вписать это в контур требует тщательного распределения станций. Опытный интегратор смоделирует такт до утверждения планировки.
Расширение и масштабируемость
Линейные линии масштабируются за счёт удлинения. Добавление мощности означает удлинение конвейера и наращивание длины камер или печей. Это просто, но каждый раз потребляет больше площади.
Круговые линии масштабируются добавлением станций по контуру или увеличением скорости тележек. Можно также добавить второй контур параллельно первому с общей окрасочной камерой и печью. Такой модульный подход делает рост управляемым.
Энергия и вентиляция
Компактная круговая камера имеет меньший замкнутый объём — меньше воздуха для нагрева, охлаждения и фильтрации. Вытяжной вентилятор работает менее интенсивно, а система подпиточного воздуха эффективнее.
Линейные камеры, будучи длиннее, требуют большего потока воздуха для поддержания чистого качества воздуха по всей зоне распыления. Со временем это оборачивается более высокими счетами за энергию.
Когда линейная линия всё же выигрывает
Если ваши детали крупные (свыше 1 метра в любом измерении), объём производства высокий (5 000+ в день) или у вас много свободной площади, линейная планировка может подойти вам лучше. Она также упрощает интеграцию с автоматизацией до и после линии — роботами-загрузчиками или печами с конвейерной подачей.
Для всех остальных — подавляющего большинства производителей малых и средних деталей — планировка на круговом наземном рельсе даёт больше продукции с квадратного метра.
Conclusion
Choosing between линейная или круговая линия нанесения покрытияпланировок — это на самом деле вопрос пространства, рабочей силы и планов роста. Для малых мастерских с ограниченной площадью и потребностью в эффективности одного оператора круговую конструкцию на наземном рельсе трудно превзойти.
Свяжитесь с нами с размерами вашей мастерской — мы смоделируем обе планировки и покажем точно, сколько места и операторов требует каждый вариант.
