자동 스프레이 도장기
6개 그룹의 자동 스프레이 도장기, 자동 코팅 장비, 자동 스프레이 도장 라인 — 모든 기재와 코팅 기준, 생산 능력을 아우르는 하나의 포트폴리오. 아래 6개 제품 카테고리를 살펴보고 이미지를 클릭하면 해당 솔루션 페이지가 열립니다.
6가지 자동 스프레이 도장기 카테고리
모든 그룹은 스프레이 부스와 도료 공급부터 경화·베이킹 설비, PLC 제어까지 완전한 턴키 시스템으로 설계되었으며 표준 크기 또는 라인에 맞춘 완전 맞춤 제작이 가능합니다. 6개 그룹을 구분하는 것은 코팅 공정입니다: UV 진공 메탈라이징, 다축 CNC 왕복식 스프레이, 로봇 스프레이, 순간 UV 경화, 고온 베이킹 또는 DISC 정전 분무.
5축 왕복식 자동 스프레이 도장기를 예로 들면, 서보 구동 폐쇄형 리니어 슬라이딩 테이블, 로봇 제어 코어를 갖춘 직관적인 핸드헬드 컨트롤러, 슈나이더·오므론 전기 부품, 선택형 무진 양압 도장실이 수작업 도장을 반복 가능한 고정밀 생산으로 바꿔 줍니다.
자동 스프레이 도장 및 코팅 라인
6개 자동 스프레이 도장·코팅 라인 플랫폼은 각각 스프레이 부스, 자동 스프레이 도장기, 경화·베이킹 설비, 도료 공급, PLC 제어를 포함한 완전한 턴키 시스템으로 공급됩니다. 먼저 선정 가이드를 비교한 뒤 아래의 상세 특징과 대표 적용 사례를 확인하여 기재, 코팅 기준, 목표 생산량에 맞는 자동 스프레이 도장기를 선택하세요.
제품 선정 가이드
| 제품 라인 | 핵심 기술 | 최적 기재 | 해결하는 주요 문제 |
|---|---|---|---|
| 턴키 PVD 코팅 라인 | 스프레이 + PVD 진공 메탈라이징 | 플라스틱, 유리 | 거울 광택 마감과 도막 밀착력 |
| 다축 CNC 왕복식 | 서보 구동 리니어 다축 운동 | 패널, 평면 공작물 | 높은 가성비로 균일한 도막 두께 |
| 로봇 스프레이 라인 | 6축 유연 경로 프로그래밍 | 복잡한 3D 부품 | 불규칙 형상 완전 커버 + 방폭 운전 |
| 자동 UV 스프레이 라인 | 순간 UV 경화 | 열에 민감한 플라스틱 (ABS/PP) | 열변형 방지, 빠른 납기 |
| 고온 코팅 라인 | 다구역 고온 베이킹 + 열회수 | 유리, 금속 | 내염수성, 내스크래치성, 강한 밀착력 |
| DISC 정전 스프레이 라인 | 고속 회전 디스크 분무 + 고전압 정전 | 전도성 금속 부품 | 초고 전착 효율 (도료 30% 이상 절감) |

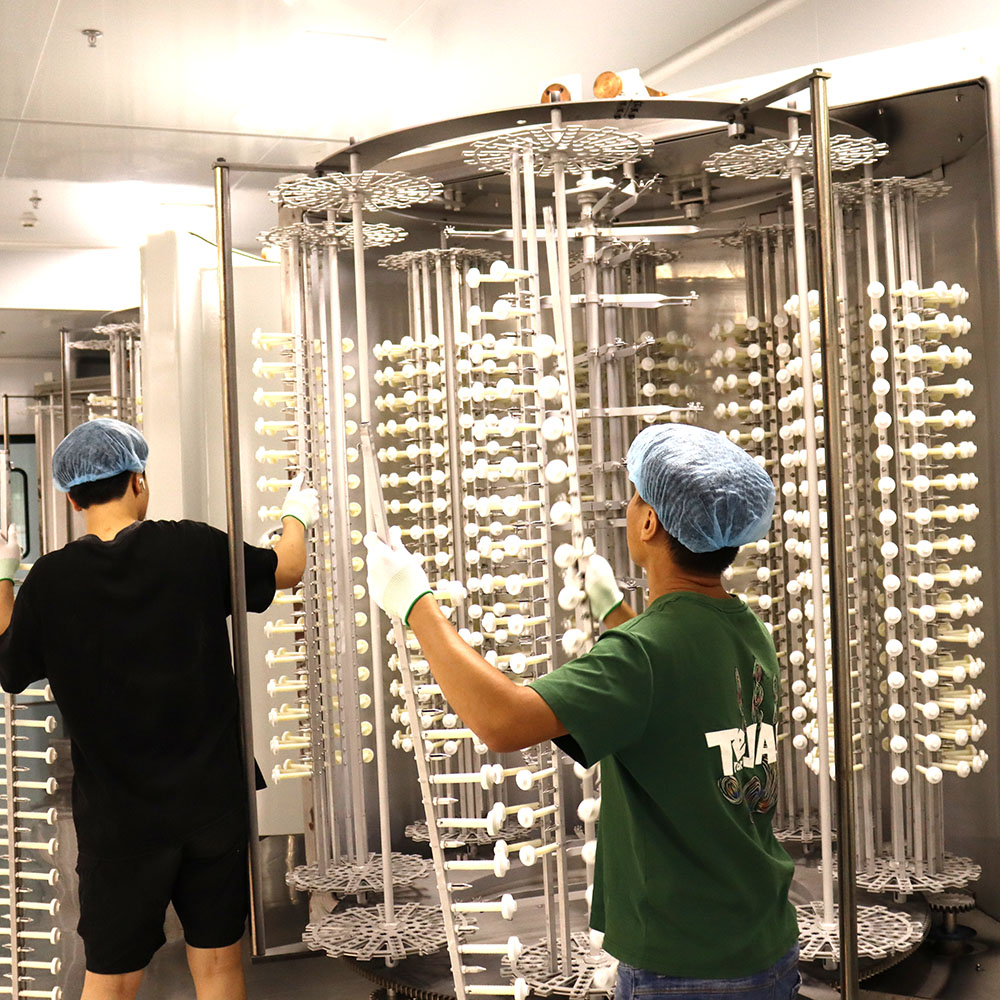

1. 턴키 PVD 코팅 라인
특징 및 장점: 이 자동 스프레이 도장기 라인은 UV 프라이머·탑코트 스프레이, IR(적외선) 예열 및 건조, UV 경화, PVD 진공 메탈라이징을 하나의 연속 라인에 통합합니다. "5스프레이 / 5베이킹 / 3UV" 또는 "3스프레이 / 3베이킹"과 같은 대형 라인 구성을 지원합니다(즉 5회 스프레이, 5단계 열 베이킹, 3개 UV 경화 스테이션). 고청정 무진 스프레이 부스가 완벽한 거울 광택의 크롬 같은 메탈 마감과 우수한 도막 밀착력을 보장합니다.
대표 적용 분야: 화장품 포장(향수 캡, 크림 용기, 로션 펌프 헤드), 프리미엄 주류 포장용 장식 부품, 3C·소비자 가전 하우징.

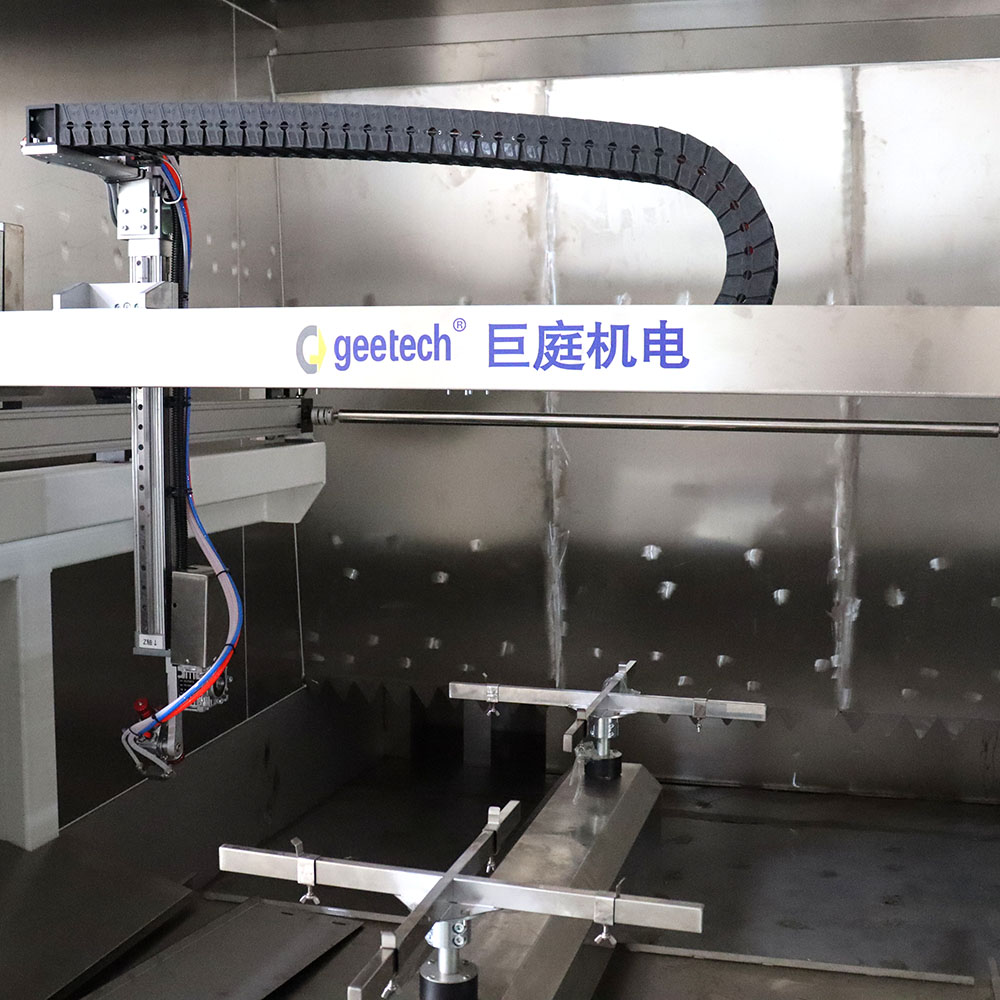

2. 다축 CNC 왕복식 스프레이 장비 (5 / 6 / 8축)
특징 및 장점: PLC/CNC 시스템으로 제어되는 서보 구동 다축 운동으로 이 자동 스프레이 도장기는 고정밀·정속 왕복 이송을 구현합니다. 스프레이 건 각도와 분사 경로를 공작물 형상에 맞게 조정할 수 있어 도막 두께 균일도가 ±2 μm에 달합니다. 도료 사용 효율을 크게 높이고 작업자 의존도를 줄입니다.
대표 적용 분야: 목재 도어와 가구, 평면 패널, 자동차 내장재, 금속 패널, 소형 플라스틱 하우징 — 양산에서 평면 또는 규칙적인 형상의 부품.
3. 로봇 스프레이 시스템
특징 및 장점: 이 로봇 자동 스프레이 도장기는 방폭 6축 산업용 도장 로봇 또는 전용 픽앤플레이스 매니퓰레이터(예: UV 진공 코팅 라인용으로 설계된 도장 로봇 암)를 기반으로 합니다. 높은 반복 위치 정밀도와 유연한 경로 프로그래밍이 결합되어 복잡한 3D 곡면 공작물의 자동 픽업, 위치 결정, 전방위 균일 스프레이를 구현합니다.
대표 적용 분야: 자동차 부품(플라스틱 범퍼, 사이드미러 하우징), 복잡한 곡면의 3C 하우징, 불규칙한 산업 부품, 진공 코팅 라인용 자동 상하차.

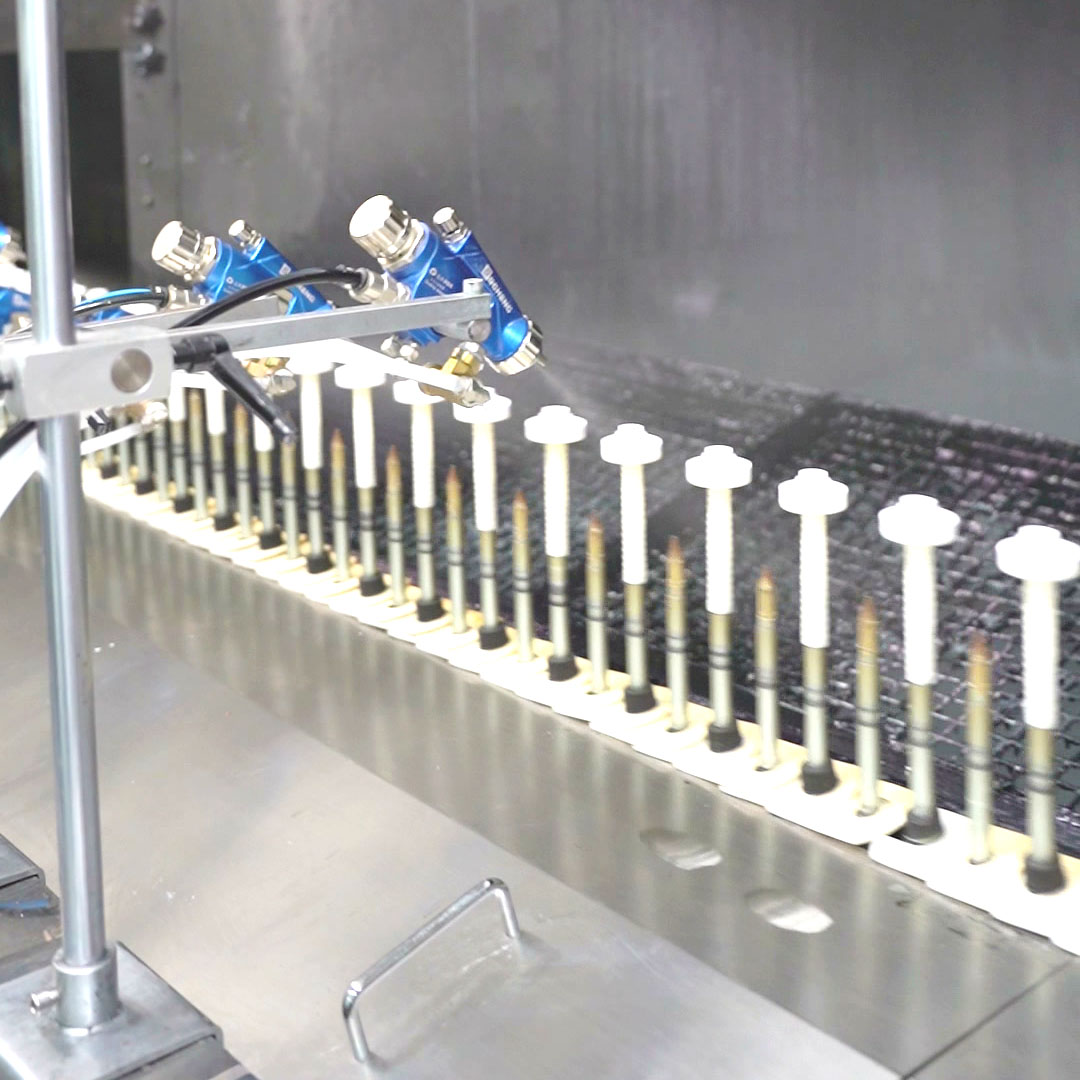

4. 자동 UV 스프레이 라인
특징 및 장점: 이 자동 스프레이 도장기에서는 순간 UV 경화가 긴 고온 베이킹 공정을 대체하여 열응력으로 인한 박육 플라스틱(ABS / PP / PC)의 황변, 수축, 변형을 완전히 없앱니다. 빠른 라인 택트와 높은 생산성(일일 수만 개)을 제공하며 경화된 도막은 높은 경도, 내스크래치성, 높은 광택을 갖습니다.
대표 적용 분야: 립스틱 튜브와 컴팩트 케이스, 장난감 자동차 외장 쉘, 소비자 가전 플라스틱 부품, 고광택 장식 부품 — 모든 열에 민감한 공작물.

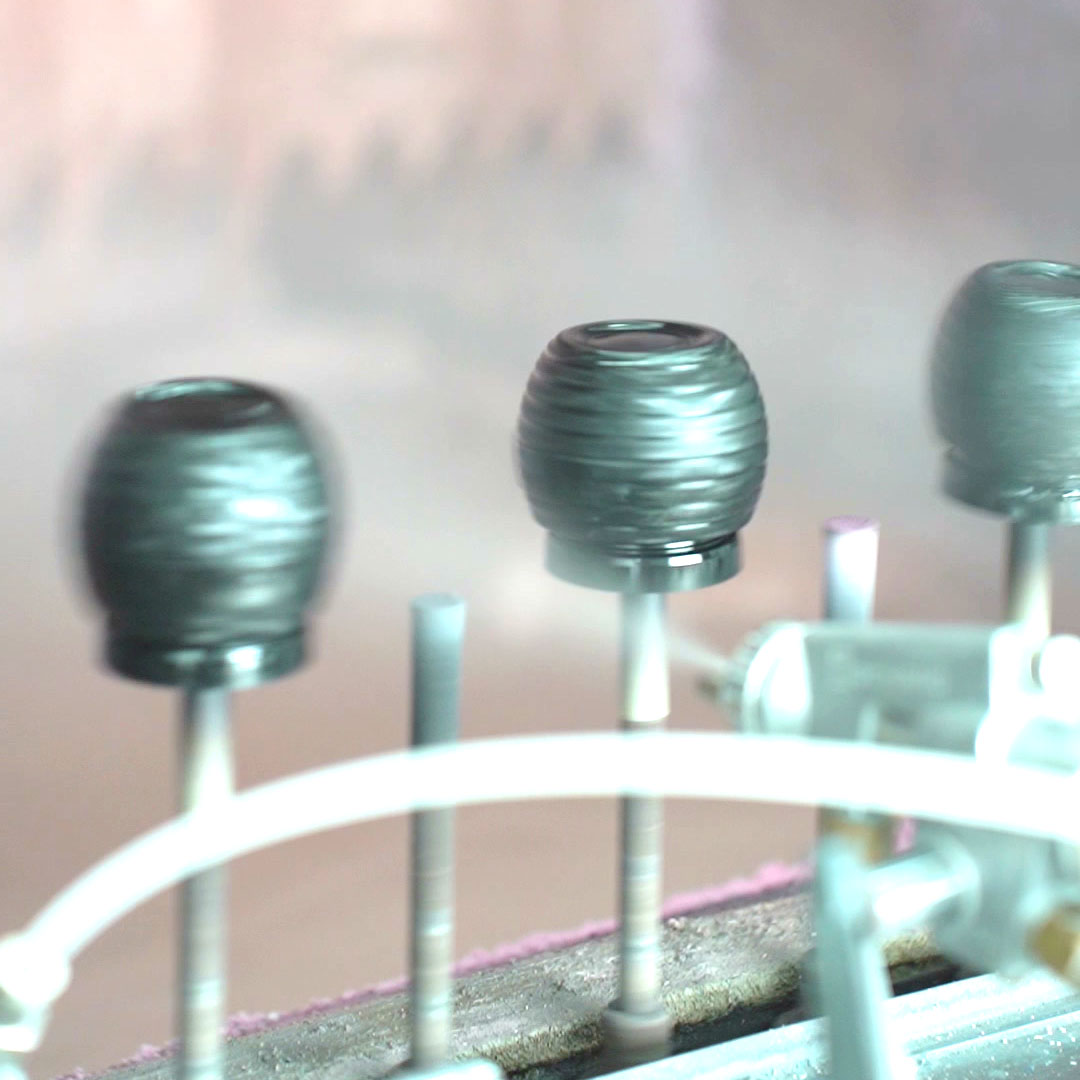

5. 고온 코팅 라인 (유리병 및 공작물)
특징 및 장점: 이 고온 자동 스프레이 도장기 라인은 다구역 정밀 온도 제어(120 °C – 200 °C 이상), 집진 및 공기 정화, 다회 스프레이, 열회수형 에너지 절약 건조 터널을 갖춘 PLC 지능형 제어를 사용합니다. 고온 베이킹 후 코팅은 우수한 밀착력, 내염수성, 내마모·내부식성을 제공합니다.
대표 적용 분야: 주류, 와인, 샴페인 유리병(호박색, 무광, 자외선 차단 마감), 내열·방청 금속 부품, 자동차 브레이크 디스크, 알루미늄 합금 휠.

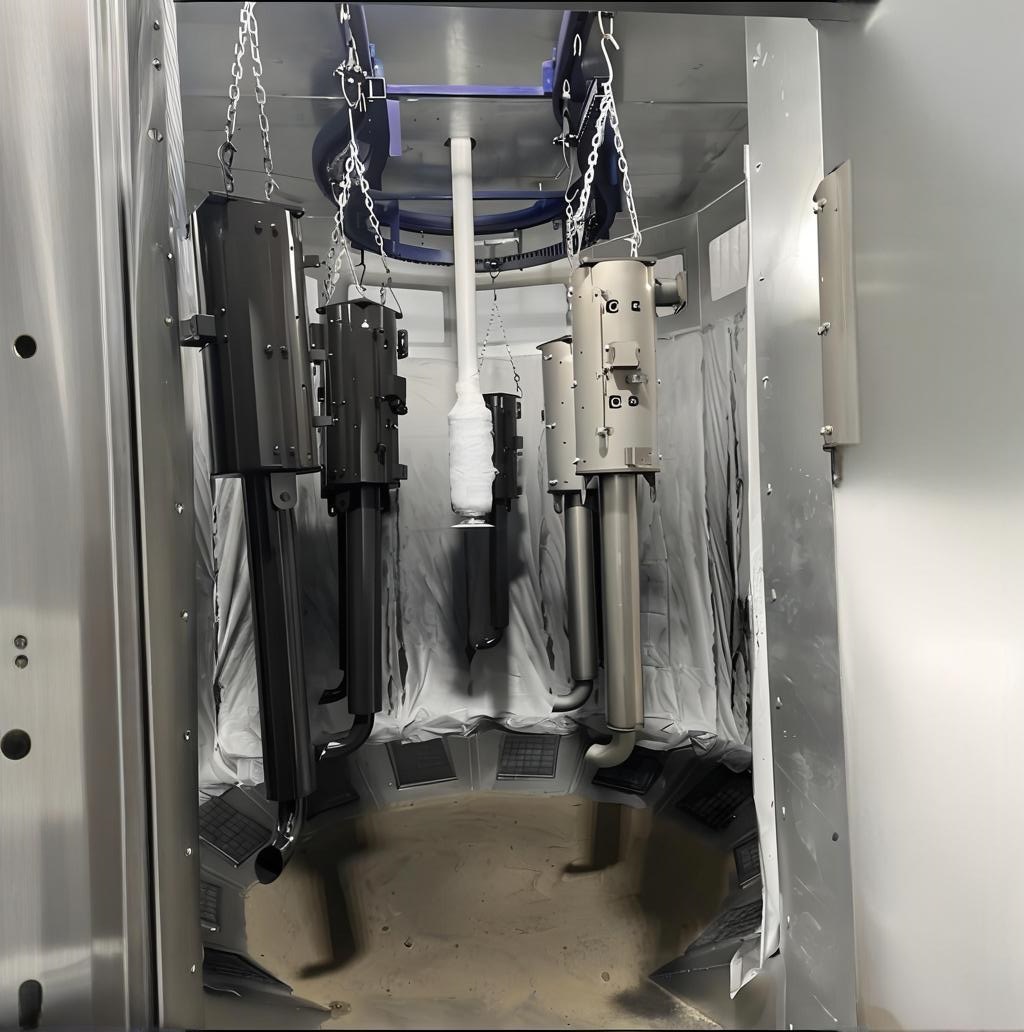

6. DISC 정전 스프레이 라인 (회전 디스크 분무기)
특징 및 장점: 이 DISC 자동 스프레이 도장기는 공압 터빈으로 고속 회전 디스크(20,000 – 60,000 RPM)를 구동하고 고전압 정전 발생기(0 – 120 kV)와 함께 작동합니다. 분무된 도료는 링형 또는 Ω형 부스 내부에서 정전 흡인력으로 접지된 공작물에 부착됩니다. 도료 전착 효율은 80 – 90%에 달해 도료 소비와 VOC 배출을 크게 줄입니다.
대표 적용 분야: 금속 공구(자물쇠, 경첩, 수공구), 금속 튜브, 자전거·오토바이 프레임, 알루미늄 프로파일 및 기타 불규칙한 금속 부품.
자동 스프레이 도장기의 적용 분야
자동차 내장재부터 화장품 포장까지, 하나의 자동 스프레이 도장기 포트폴리오가 다양한 산업을 아우릅니다. Geetech 자동 스프레이 도장기가 매일 가동되는 주요 적용 분야를 확인하세요 — 평면 패널과 3D 부품, 플라스틱과 유리, 금속과 장식 부품.

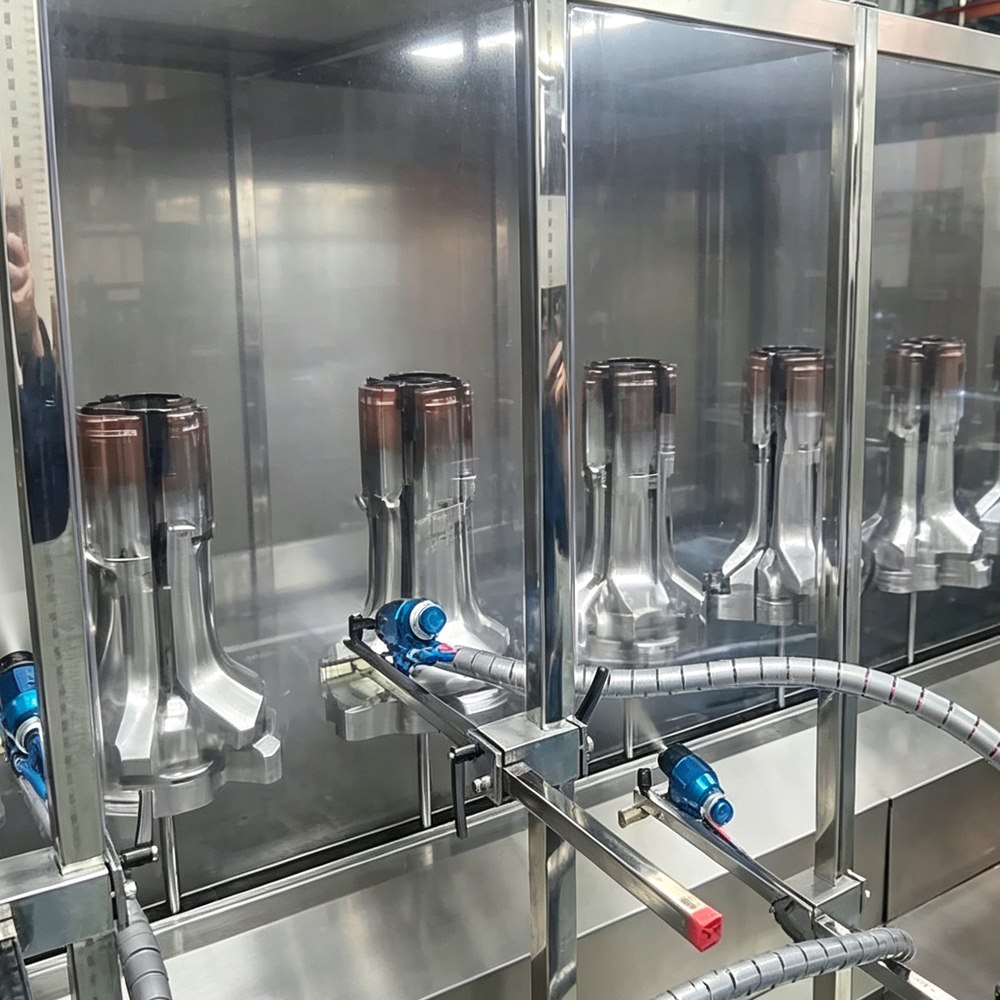

자동차 및 자동차 부품
대시보드 패널, 에어벤트 그릴, 도어 핸들, 사이드미러 하우징, 범퍼, 장식 트림 — 자동 스프레이 장비에서 균일하고 반복 가능하게 코팅됩니다.

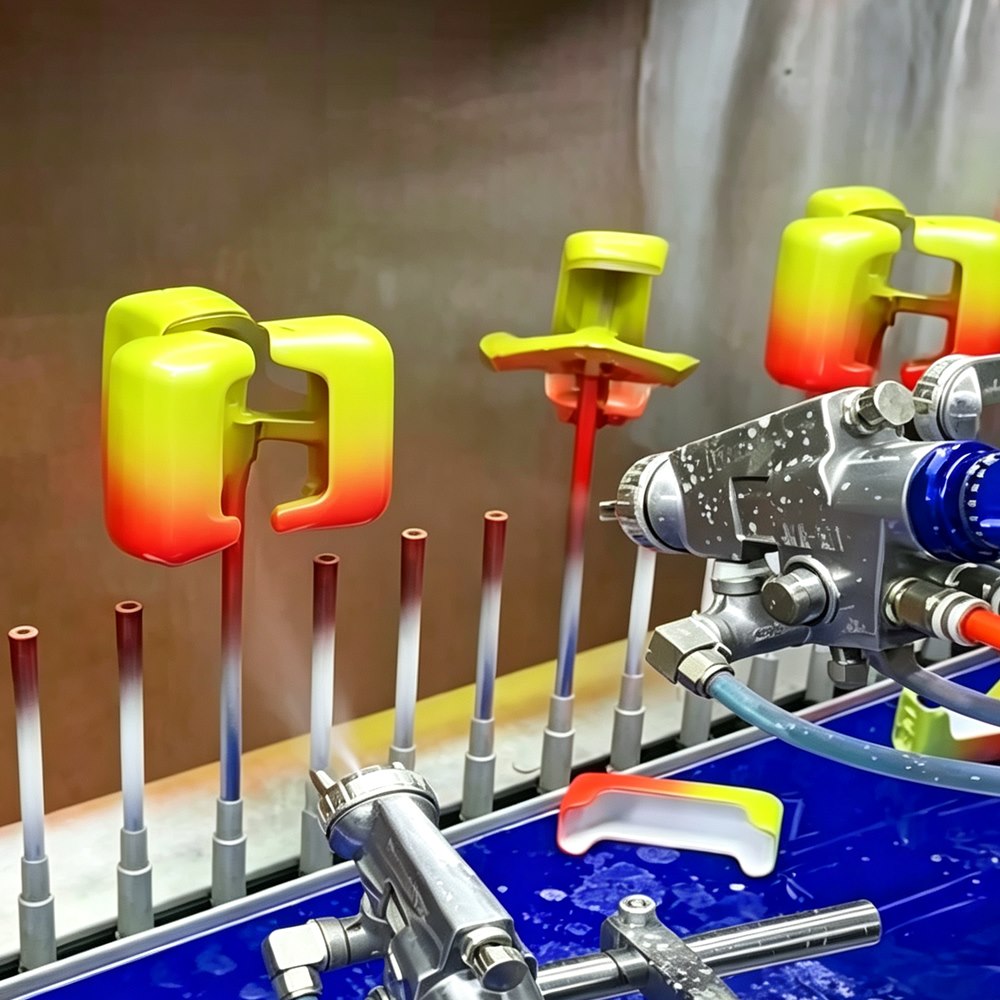

3C 및 소비자 가전
휴대폰 케이스, 태블릿·노트북 하우징, 키보드·마우스 세트, 공유기, 보조배터리 등 매끄럽고 결함 없는 표면이 가장 중요한 제품.

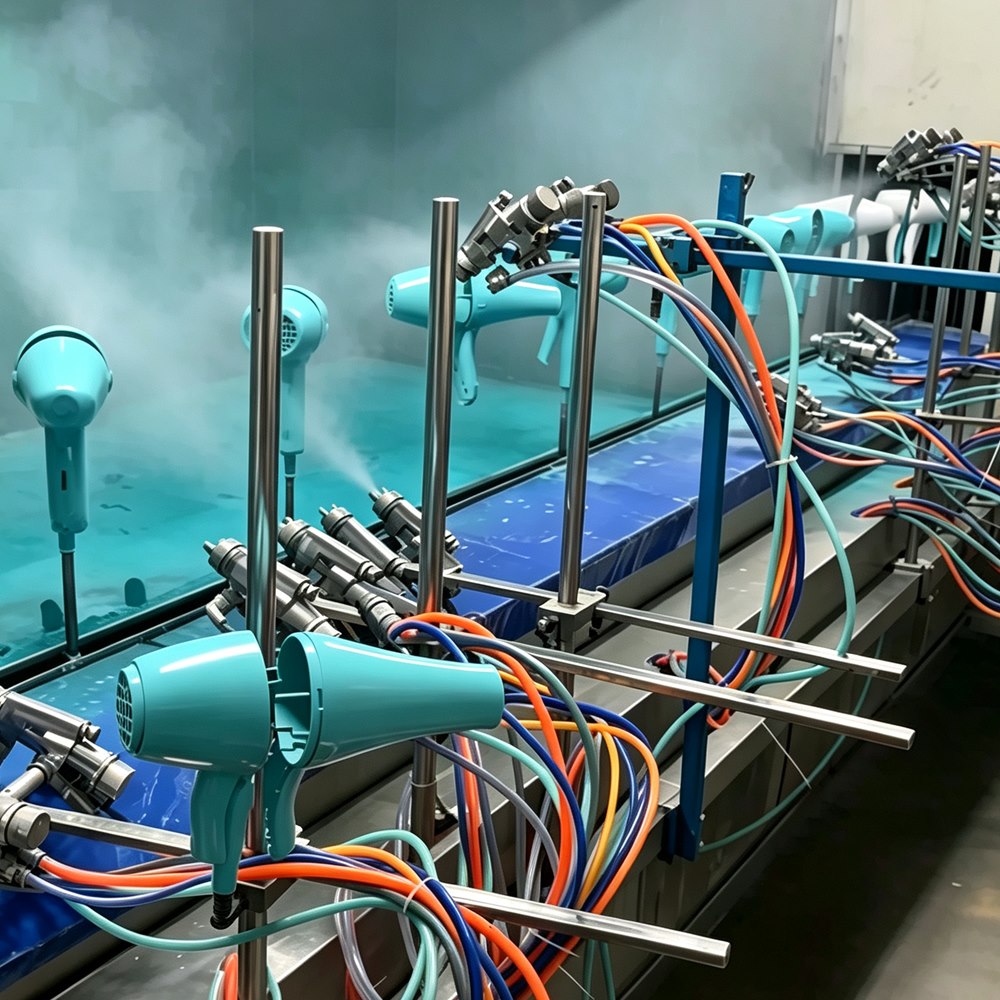

금속, 가구 및 가전
금속 손잡이, 자물쇠, 경첩, 캐비닛 도어, TV 베젤, 가전 패널 — 장기 양산과 잦은 색상 변경 모두에 유연합니다.

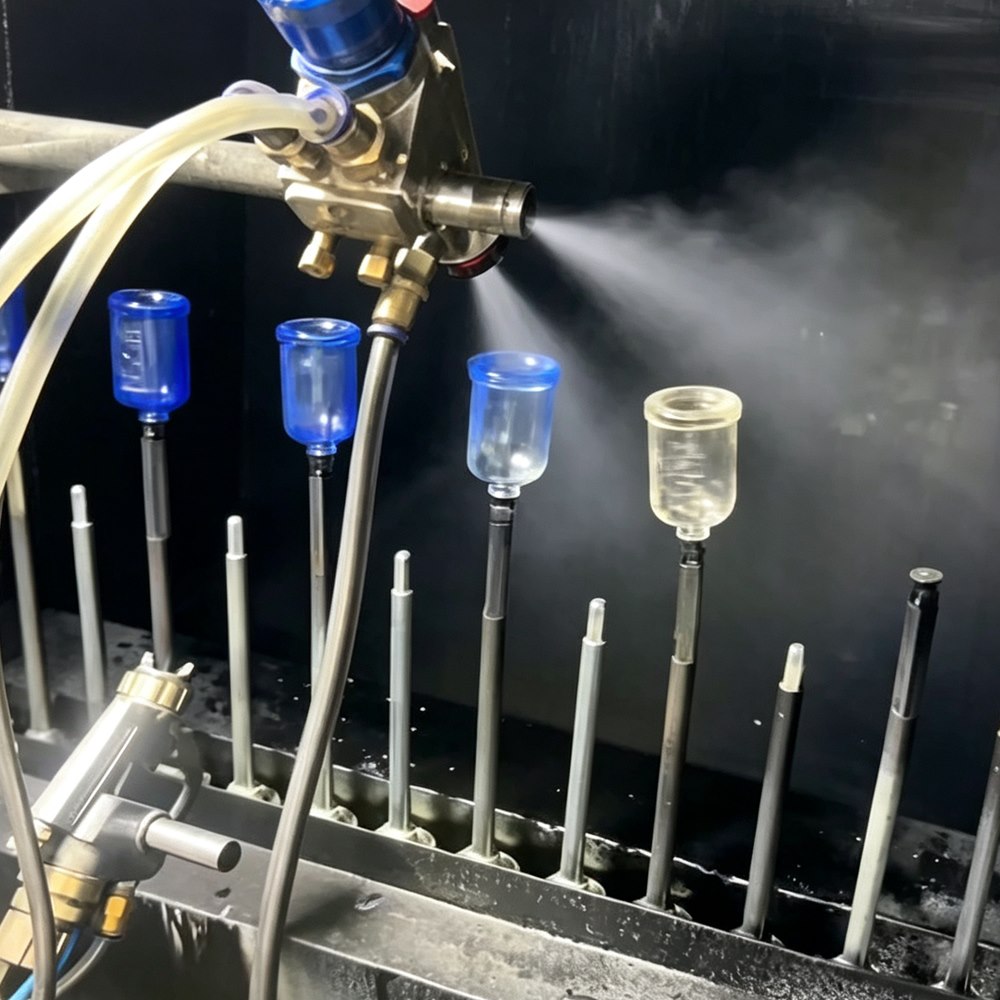

화장품 포장 용기 및 캡
향수 캡, 크림 용기, 로션 펌프 헤드, 립스틱 튜브, 컴팩트 — UV 스프레이와 PVD 진공 메탈라이징이 강한 도막 밀착력과 함께 거울 광택의 크롬 같은 마감을 제공합니다.

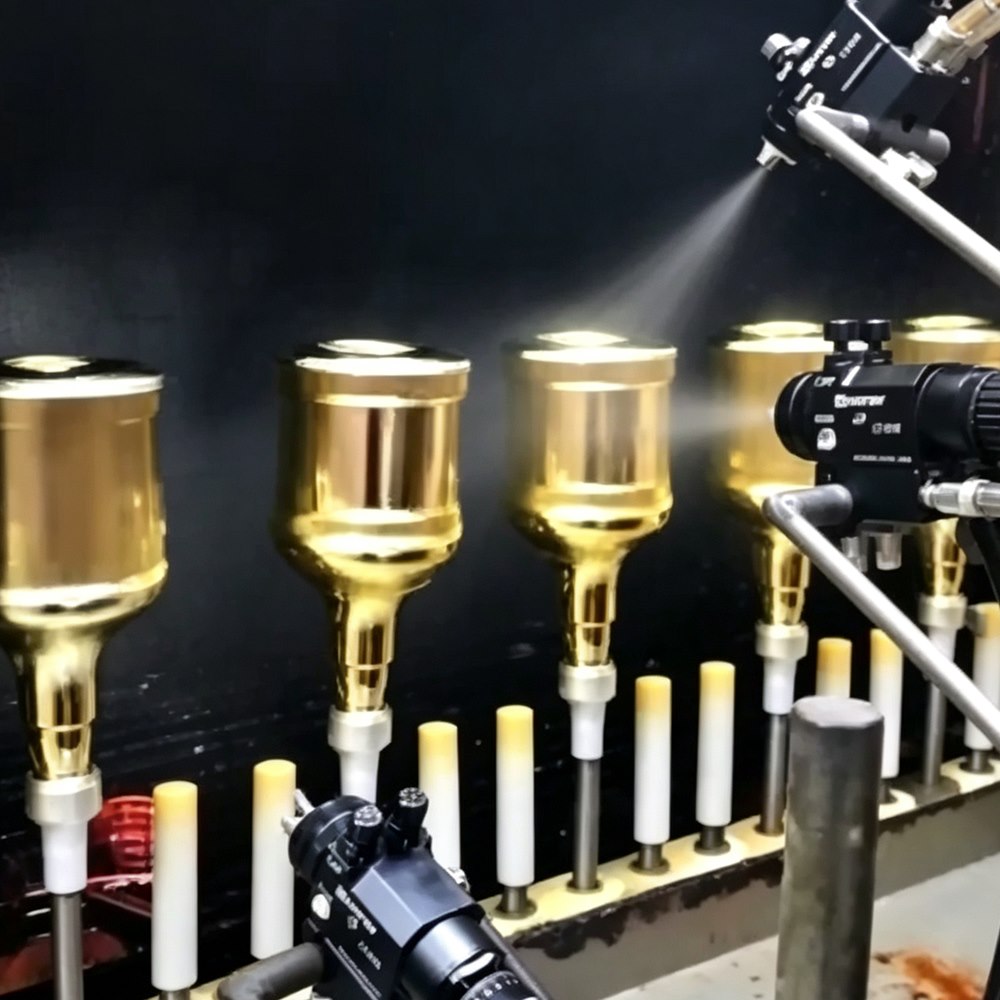

주류 및 와인병 코팅
주류, 와인, 샴페인 유리병의 호박색, 무광, 자외선 차단 코팅 — 고온 베이킹으로 영구적인 밀착력과 내염수성, 내마모성을 확보합니다.

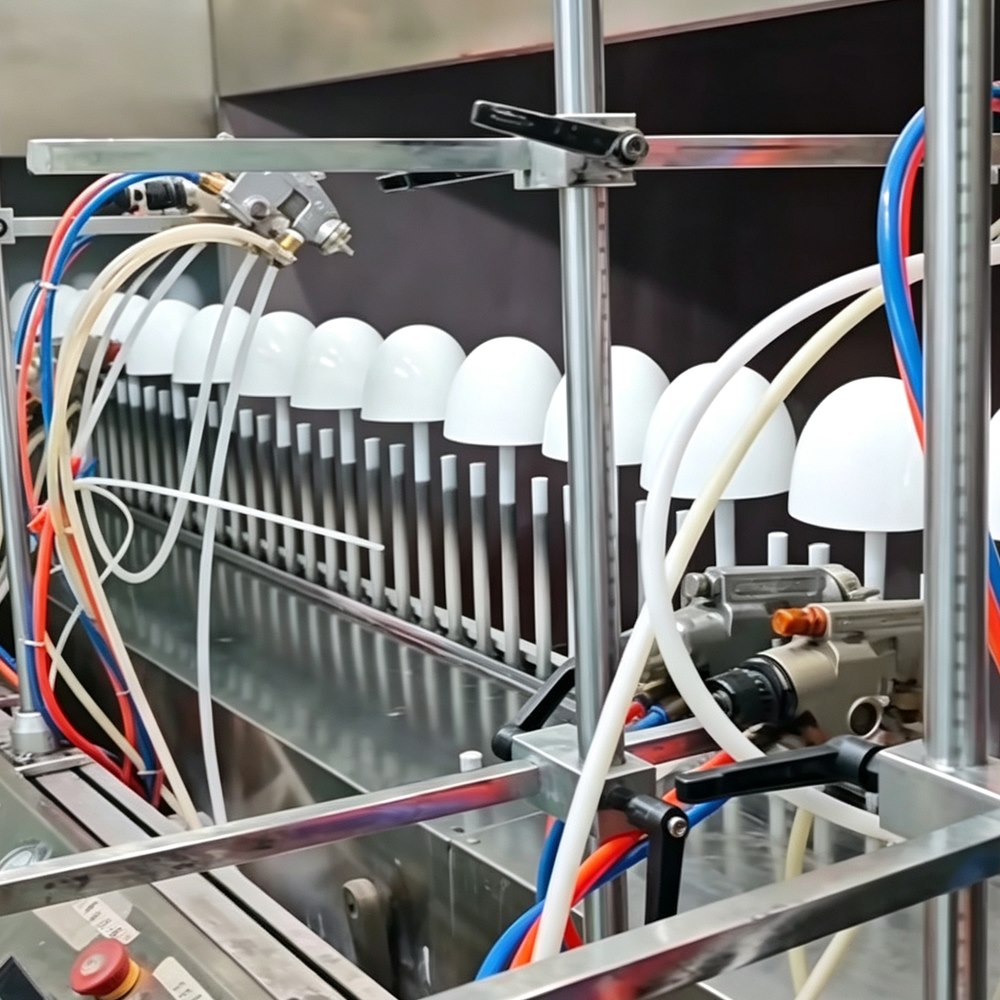

장식 부품 및 장식품
금속 장식품, 조명 부자재, 트로피, 금속 장식 부품, 불규칙한 장식 공작물 — 로봇 및 정전 스프레이가 복잡한 형상을 균일하게 코팅합니다.

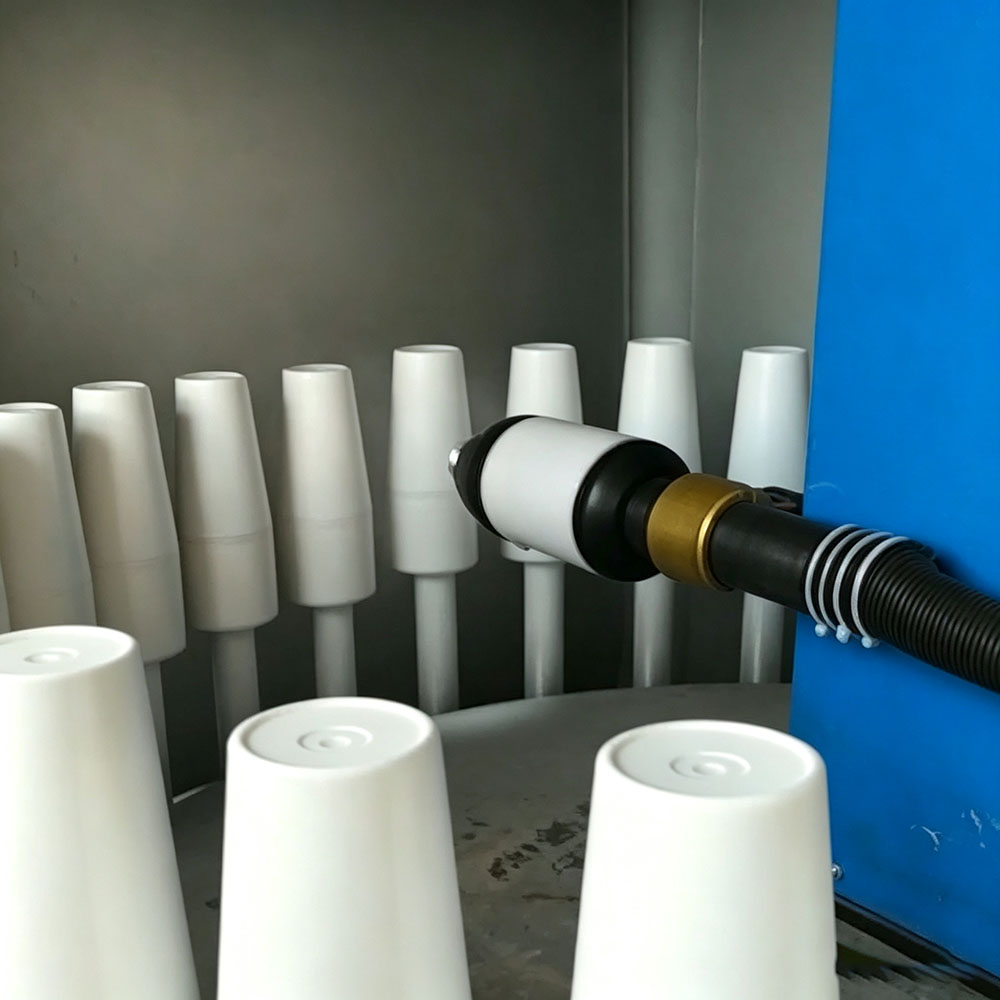

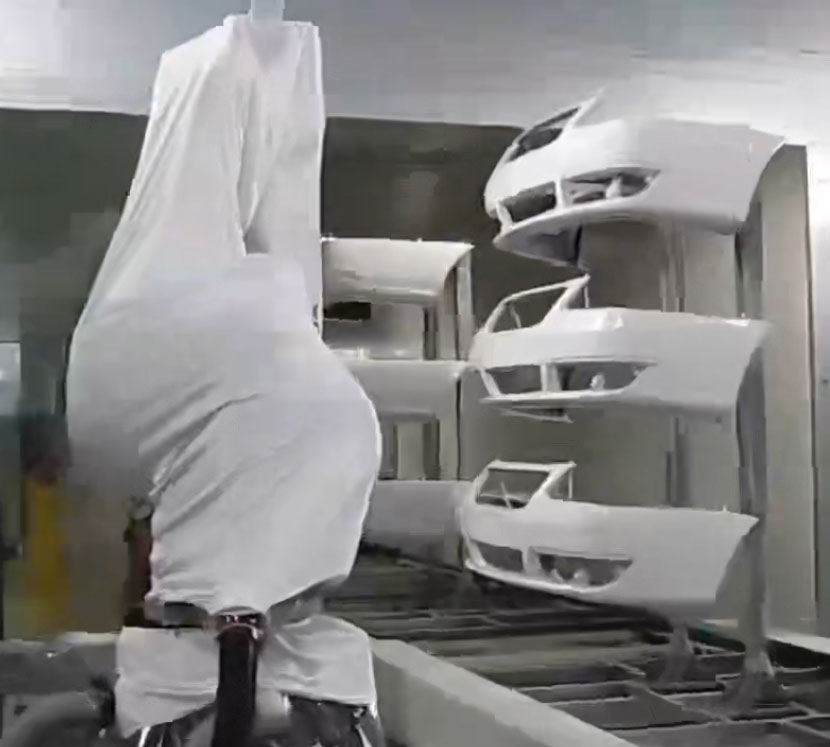

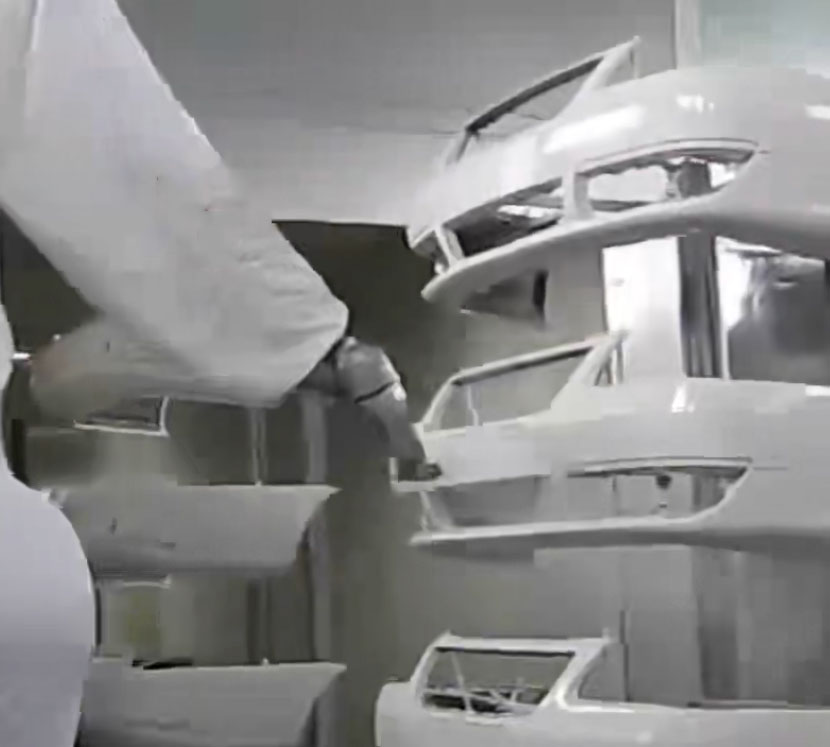

자동 스프레이 도장기 프로젝트
실제 고객 프로젝트에서 가동 중인 Geetech 자동 스프레이 도장기를 확인하세요 — 프로젝트를 클릭하면 YouTube에서 영상이 재생됩니다.
자동 도장기 가격
5축 자동 스프레이 장비 패키지 전체에 대한 투명한 공장 직판 가격 (견적 번호: BJ-ZD-20251015-01).
| 주요 장비 | 단가 (USD) | 수량 | 합계 (USD) |
|---|---|---|---|
| 전강 무진 양압 자동 도장실 (W2500 × D2800 × H2500 mm, 벤투리 와류 수막 세정기) | 3,500.00 | 1 | 3,500.00 |
| 5축 스프레이 왕복식 장비 (표준 크기 W2120 × D1910 × H2259 mm) | 12,000.00 | 1 | 12,000.00 |
| 자동 스프레이 건 및 제어 시스템 (Qingcheng WA-101, 구경 1.0/1.3 mm 선택 가능) | 300.00 | 1 | 300.00 |
| 도료 공급 시스템 (A-10 공압 다이어프램 펌프, 감압 밸브 및 순환 시스템) | 650.00 | 1 | 650.00 |
| 소계 (USD, 세금 별도) | 16,450.00 | ||
| 할인 | -1,000.00 | ||
| 자동 도장기 최종 가격 (USD, 세금 별도) | 15,450.00 | ||
결제 조건: 계약금 40%, 생산 중 20%, 선적 전 40%. 납기: 계약금 전액 입금 후 25일. 견적 유효 기간 20일.
위 가격은 세금을 제외한 USD 공장도 가격이며, 통관, 운송, 포장 및 현장 설치 인건비는 포함되지 않습니다.

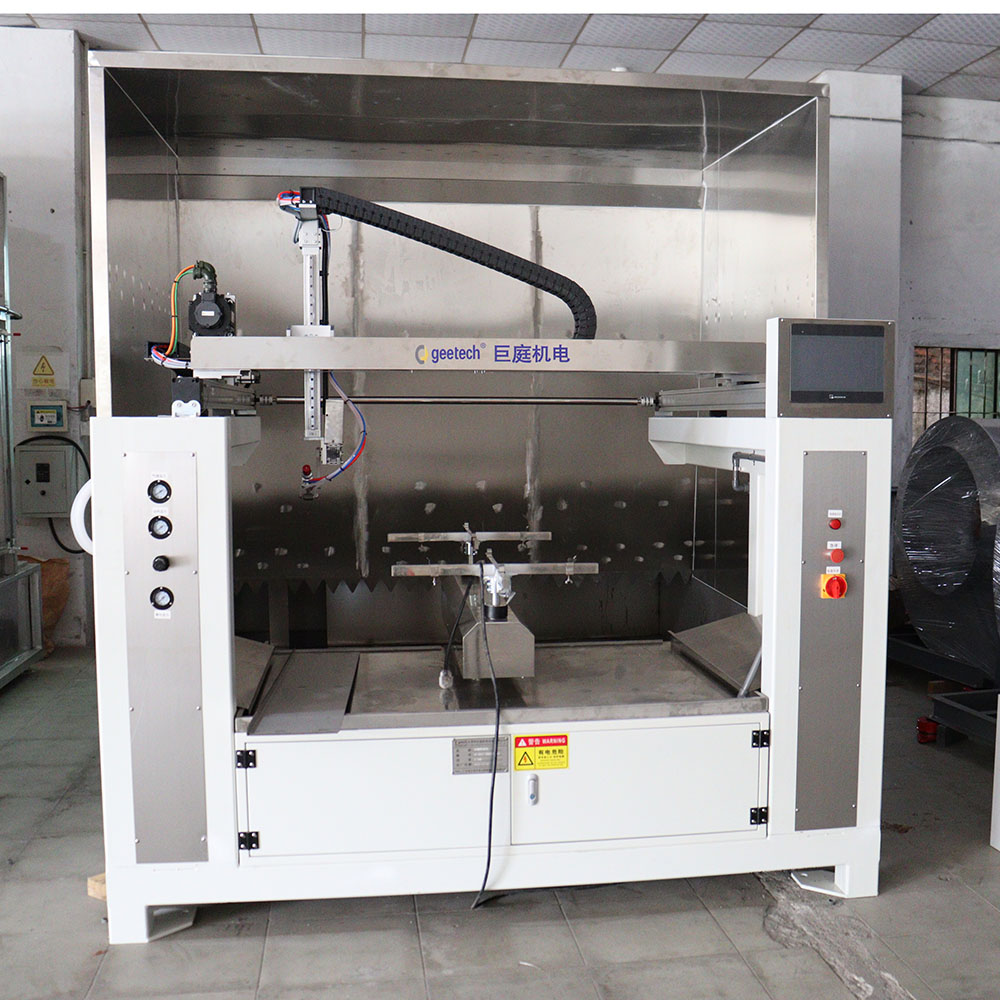

표준 사양 — 크기 맞춤 가능
6개 제품 그룹 모두 맞춤 제작이 가능하며 그중 하나는 표준 모델로도 제공됩니다. 5축 왕복식 자동 스프레이 도장기는 검증된 표준 크기 W2120 × D1910 × H2259 mm로 제공되고 나머지 그룹은 주문 제작됩니다. 모든 경우에 장비 치수, 축 스트로크, 트레이, 건 구성, 도장실 배치는 부품과 작업장에 맞게 맞춤 제작할 수 있습니다.
표준 모델 참조 — 5축 왕복식 자동 스프레이 도장기(나머지 5개 제품 그룹은 주문 제작):
| 항목 | 표준 사양 |
|---|---|
| 장비 크기 (표준) | W2120 × D1910 × H2259 mm (맞춤 가능) |
| X축 (좌/우) | 스트로크 1200 mm, INVERT 1 kW 서보, 속도 0–100 m/min |
| Y축 (전/후) | 스트로크 1000 mm, INVERT 1 kW 서보, 속도 0–100 m/min |
| Z축 (상/하) | 스트로크 400 mm, 랙 슬라이딩 테이블, 파나소닉 서보 모터 구동 |
| R축 (건 각도) | 0–180° 조정 가능, 서보 구동 |
| 회전 교환식 공급 테이블 | 600 × 600 mm 트레이 2개, 트레이당 하중 10 kg, 한쪽이 도장하는 동안 다른 쪽은 상하차 |
| 제어 | 로봇 제어 코어가 있는 핸드헬드 컨트롤러; 슈나이더·오므론 전기 부품 |
| 매칭 도장실 | 선택형 W2500 × D2800 × H2500 mm 무진 양압실 (벤투리 와류 수막 세정기) |
생산에 맞춰 크기 맞춤 가능.5축 왕복식 장비는 라인에 맞춰 조정 가능한 표준 모델을 제공하며 나머지 5개 제품 그룹은 처음부터 주문 제작됩니다. 공작물 샘플 또는 CAD 도면(치수, 재질, 코팅 기준, 목표 일일 생산량)을 보내주시면 엔지니어가 장비 사양을 결정하고 적합한 건을 선택하며 레이아웃을 설계해 드립니다.
부품 및 구성 목록
자동 스프레이 도장기의 상세 액세서리와 구성 — 전체 사양서와 가격표를 PDF로 다운로드하세요.

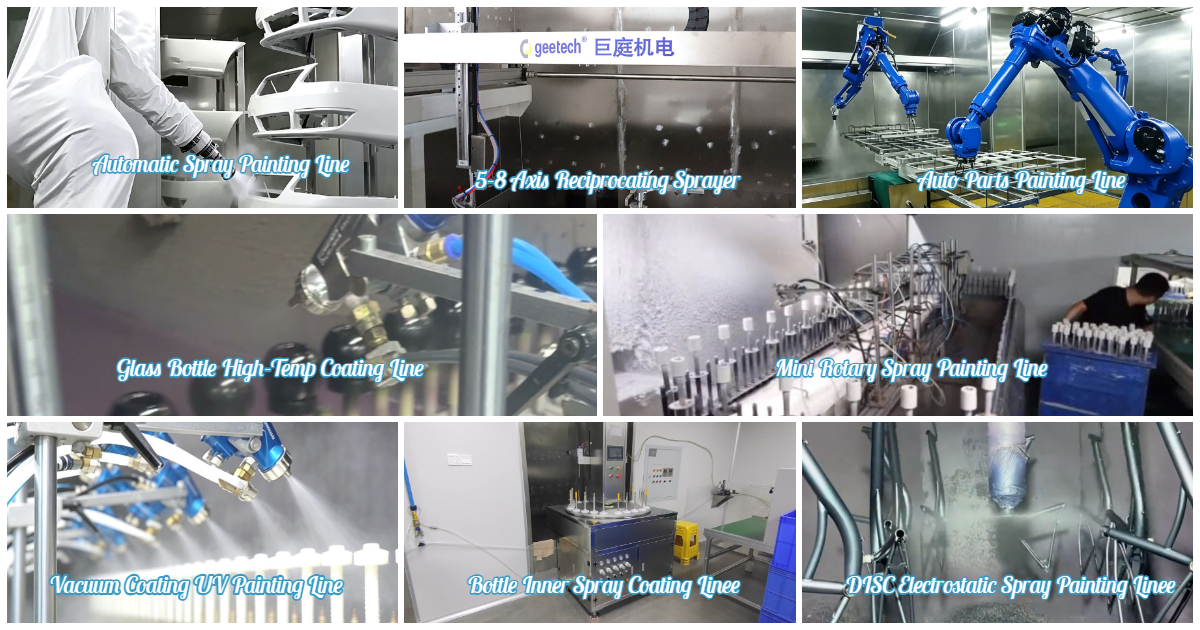

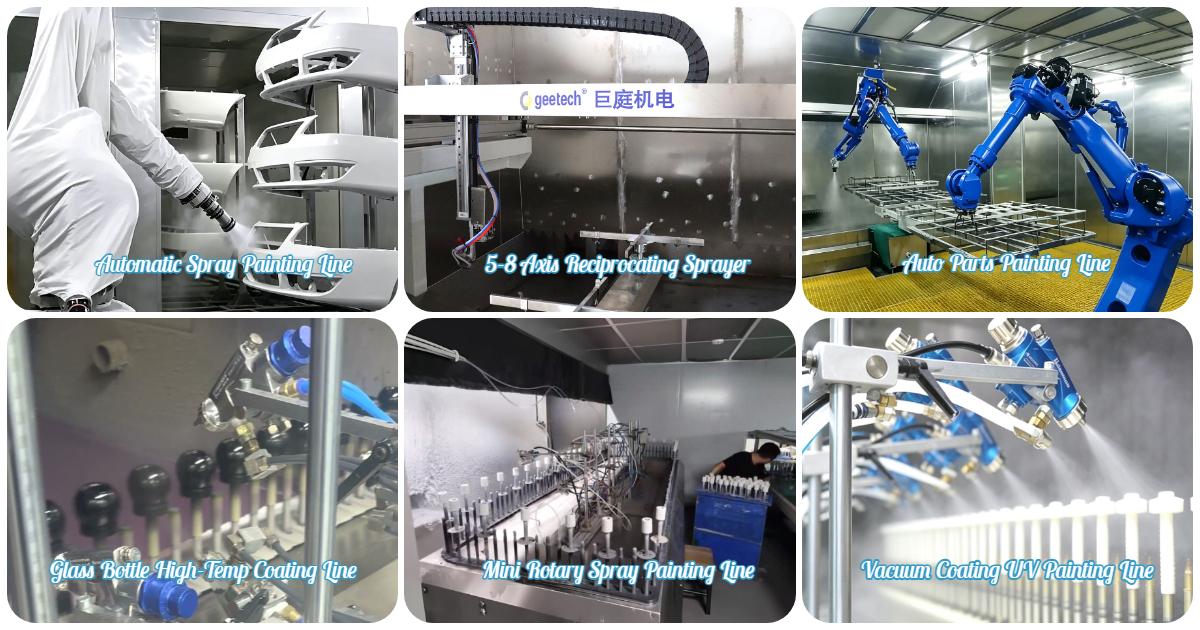

공장 및 작업장
적재 및 선적
견적 번호 BJ-ZD-20251015-01 · USD 공장도 가격 · 유효 기간 20일
기술 지원 및 인증
자동 스프레이 도장기는 장기 생산 자산입니다. Geetech는 레이아웃 계획부터 설치, 작업자 교육, 예비 부품까지 라인 전반을 지원하며, 귀하의 시장에서 요구하는 인증 및 규정 준수 서류와 함께 납품합니다.
기술 지원
- 판매 전 엔지니어링: 부품 도면이나 샘플을 보내주시면 엔지니어가 필요한 자동 스프레이 도장기의 사이클 타임, 건 배치, 라인 생산 능력을 산출합니다.
- 설치 및 시운전: 엔지니어가 현장에서 기계·전기 설치, 시험 생산, 검수 시험을 수행합니다.
- 작업자 및 유지보수 교육: 프로그래밍, 색상 교체, 건 유지보수, 일일 점검을 포함한 현장 또는 온라인 교육.
- 예비 부품 및 소모품: 스프레이 건 노즐, 다이어프램 펌프, 압력 밸브, 필터를 재고에서 공급하여 라인 가동을 유지합니다.
- 원격 진단: 생산 중 영상 및 전화로 문제를 해결하고 요청 시 현장 서비스를 마련해 드립니다.
인증 및 규정 준수 서류
- 검사 및 시험 성적서 모든 자동 스프레이 도장기에 대해 선적 전 발급됩니다.
- 완전한 문서 패키지: 전기 도면, 운영 및 유지보수 매뉴얼, 예비 부품 목록, 포장 명세서.
- CE 기준 전기 및 안전 설계 EU 수출 라인에 적용 가능하며 기타 시장 인증은 주문 시 마련해 드립니다.
- 생산 전 인증 범위 확인(목적지 국가, 전압, 안전 기준)을 확인하여 귀하의 시장에 맞게 제작합니다.
자동 코팅 장비 및 도장 로봇 FAQ
새 라인을 위해 자동 스프레이 도장기, 자동 코팅 장비, 도장 로봇을 비교할 때 구매자가 가장 많이 묻는 질문에 대한 답변입니다.
자동 코팅 장비와 자동 스프레이 도장기는 같은 장비인가요?
실제로는 같은 장비를 다르게 부르는 것입니다. 자동 코팅 장비는 코팅 공정(프라이머, 탑코트, UV 도료 또는 기능성 코팅)을 강조한 표현이고, 자동 스프레이 도장기와 자동 도장기는 구매자가 가장 많이 검색하는 용어입니다. Geetech는 세 가지 명칭으로 동일한 포트폴리오를 제조하므로 어떤 용어를 사용하든 부스, 스프레이 건, 왕복 장치 또는 로봇, 제어 시스템은 동일합니다.
왕복식 자동 도장기 대신 도장 로봇을 선택해야 하는 경우는 언제인가요?
건이 곡선 경로를 따라야 하는 복잡한 3D 공작물(범퍼, 사이드미러 하우징, 불규칙한 외장)과 방폭 암이 필요한 폭발성 환경의 라인에는 도장 로봇을 선택하세요. 대량의 평면 또는 규칙적인 형상 부품에는 서보 구동 리니어 축으로 부품당 비용을 낮출 수 있는 다축 왕복식 자동 도장기가 적합합니다.
Geetech 자동 도장기는 무엇을 코팅할 수 있나요?
플라스틱(ABS, PP, PC), 유리병과 용기, 금속 및 알루미늄 부품, 목재 패널, 복합재 공작물 — UV, PU, 고온 베이킹 또는 정전 코팅으로 평면 패널, 소형 하우징, 완전한 3D 부품에 적용됩니다.
자동 스프레이 도장기 가격은 얼마인가요?
5축 왕복식 자동 스프레이 도장기 패키지는 15,450 USD부터 시작합니다(공장도 가격 — 위 가격 섹션 참조). 로봇 도장 셀과 다중 스테이션 자동 코팅 장비는 부품 도면, 목표 생산량, 코팅 기준에 따라 견적이 산출됩니다. 샘플이나 CAD 파일을 보내주시면 사이클 타임과 가격이 포함된 라인 레이아웃을 회신해 드립니다.
자동 코팅 장비의 설치와 교육도 제공하나요?
네 — 판매 전 엔지니어링, 현장 설치 및 시운전, 작업자·유지보수 교육, 예비 부품 공급, 원격 진단이 모두 위 섹션에 설명된 지원 범위에 포함됩니다.
